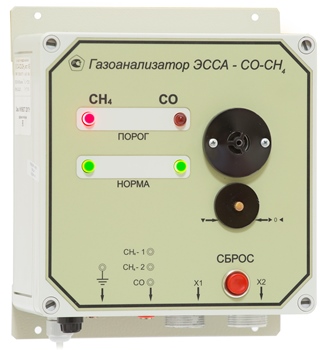

СТАЦИОНАРНЫЕ ГАЗОАНАЛИЗАТОРЫ ЭССА-СО, ЭССА-СО-СН4 ИСПОЛНЕНИЕ МБ
Назначение:
Газоанализаторы предназначены для измерения содержания оксида углерода и метана, пропана, бутана и гексана в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.
Устройство:
Газоанализаторы состоят из блока измерения и сигнализации (БИС) с встроенным в него электрохимическим сенсором оксида углерода и N (N = 1 или 2) измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. В БИС установлены реле, срабатывающие при превышении пороговых значений концентрации.
Технические характеристики
Принцип измерения
СО СН4 , С3Н8 , С4Н10 , С6Н14 | Электрохимический Термокаталитический и инфракрасный |
Отбор пробы | Диффузионный |
Диапазон измерения
СО, мг/м3 СН4 , %об. / % НКПР С3Н8, %об. / % НКПР С4Н10 , %об. / % НКПР С6Н14 , %об. / % НКПР | 0 — 100 (300) 0- 2,2 / 0 — 50 0 — 0,85 / 0 — 50 0 — 0,7 / 0 -50 0 — 0,5 / 0 — 50 |
Основная погрешность, %
приведенная относительная | СО — ±20; 0 – 20 мг/м3; 20 – 100(300) мг/м3
СН4 , С3Н8 , С4Н10 , С6Н14 — ±10 |
Пороги сигнализации | СО — 20; 100 мг/м3; (10; 20 мг/м3)
СН4 , С3Н8 , С4Н10 , С6Н14 — 10; 20 % НКПР 5; 10 % НКПР |
Число ИП метана (N) | 1 или 2 |
Сигнализация | Световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая) |
Реле | Коммутируемый ток 3 А, 220 В |
Срок службы сенсора | СО — 10 лет СН4 — 12 мес |
Максимальное расстояние (м) между БИС и ИП при сечении жил кабеля
0,50 мм2 0,35 мм2 0,20 мм2 | 310 220 130 |
Рабочие условия эксплуатации:
температура, °С
относительная влажность, % | От 5 до 45
От 30 до 95 (неконденсируемая) |
Межповерочный интервал, мес | 12 |
Гарантийный срок, мес | 18 |
* при температурах от минус 30 до минус 55 °С используется теплогенератор
